Станок теряет позицию

Проблемы, связанные с тем, что станок теряет позицию, в Казахстане встречаются довольно часто. Такие неисправности являются одними из самых неприятных и дорогостоящих, они приводят к увеличению брака, росту простоев и снижению прибыльности.

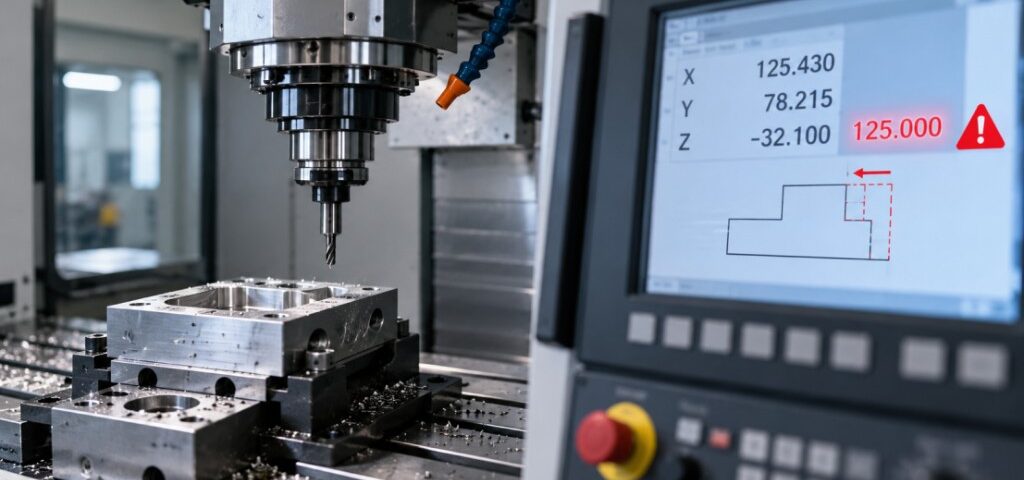

Потеря позиции станка с ЧПУ – это сбой, при котором реальное положение рабочего органа не совпадает с теми координатами, которые заданы в управляющей программе ПЛК. Проблемы позиционирования станка могут быть вызваны как механическими причинами, так и электрическими факторами или сбоями в настройках программируемого логического контроллера (ПЛК).

Механические причины

В большинстве случаев проблема позиционирования связана механическими причинами, поэтому сначала нужно проверить физические узлы станка. Потеря позиции может быть вызвана следующими факторами:

• заедание на линейных направляющих;
• проскальзывание муфт из-за ослабления винтов;
• ослабление или излишнее натяжение ремней;
• износ опорных подшипников;
• люфты в узлах оборудования из-за износа компонентов.

Необходимо регулярно очищать и смазывать узлы станка, проверять соединения между двигателей и приводной системой.

Электрические факторы

Если с механикой все в порядке, то нужно убедиться в отсутствии электромагнитных помех. Индуктивные наводки создают «фантомные» импульсы, которые ПЛК принимает за реальные импульсы перемещения.

Сигнальные кабели должны быть экранированы и заземлены только в одной точке (со стороны шкафа управления). Кроме того, проверьте, что силовая проводка проложена отдельно от управляющих проводов.

Станок может терять позицию из-за малой силы тока или пониженного напряжения. Из-за недостаточного электропитания двигатель не может создать номинальный крутящий момент, что приводит к пропуску шагов.

Неправильные настройки ПЛК

Если механика и электрика работают исправно, то потеря позиции может быть связана неправильными настройками контроллера:

• слишком большое ускорение – привод пытается разогнаться быстрее, чем позволяют возможности мотора и масса портал;
• слишком высокая максимальная скорость – на пиковых скоростях двигателю не хватает крутящего момента;
• неправильные параметры – ошибки при задании типа энкодера, допусков, количества импульсов на оборот, направления счета, длительности импульса, уровня сигнала.

Если станок теряет позицию в Казахстане из-за неправильных настроек ПЛК, то для решения проблемы обращайтесь в компанию SAUFAR. Специалисты проверят правильность конфигурирования системы и подберут оптимальные параметры.
