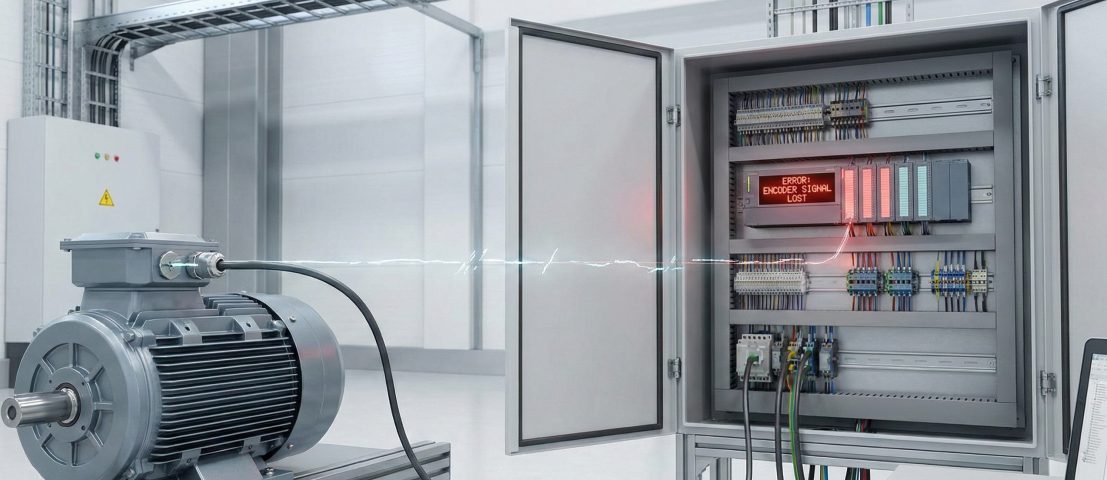

PLC не видит энкодер: что делать

Энкодеры (датчики линейных и круговых перемещений) – неотъемлемые составляющие любой автоматизированной производственной линии. Эти устройства преобразовывают угловые и линейные перемещения в цифровые электрические сигналы, обеспечивая обратную связь для контроллера.

Для чего нужен энкодер

В промышленной автоматизации датчики линейных и круговых перемещений выполняют следующие функции:

• измерение скорости, расстояния перемещения;
• определение направления движения;
• контроль позиционирования;
• определение частоты вращения двигателя.

Энкодеры бывают двух типов – инкрементальные и абсолютные. Инкрементальные устройства выдают относительные импульсы, после отключения требуют калибровки. Абсолютные энкодеры генерируют уникальный цифровой код текущего положения, не теряют данные при остановке.

Бывают ситуации, когда ПЛК не видит энкодер в Казахстане. Причины проблемы могут быть разными – физическая неисправность, несоответствие уровней сигналов, ошибки настроек контроллера.

Проблемы на физическом уровне

Если ПЛК не видит энкодер, то надо проверить, что сигнал физически доходит до входных клемм контроллера. Сначала убедитесь в правильном подключении каналов энкодера к входам PLC и проверьте, что электропитание подается стабильно.

Далее с помощью мультиметра или осциллографа измерьте импульсы на входах ПЛК при вращении энкодера. Если импульсы отсутствуют, то проблема в самом датчике или проводке.

Несоответствие сигналов

Одна из возможных причин проблемы – несоответствие сигналов. Такая ситуация часто возникает при замене неисправного датчика на аналог. К примеру, если энкодер выдает дифференциальный сигнал, а ПЛК ожидает обычный, то контроллер никогда его не увидит. При замене обязательно проверяйте соответствие типа выхода датчика входу PLC.

Помните о том, что кабель энкодера должен быть экранирован и заземлен, его нельзя монтировать в один короб с силовой проводкой. В противном случае датчик будет сбоить из-за электромагнитных помех.

Ошибки в настройках ПЛК

Контроллер может не видеть энкодер из-за некорректной настройки. Сигнал может блокироваться из-за несовпадения импульсов за оборот, включения фильтров на входах, отсутствия активации HSC (High-Speed Counter). Проверьте, что параметры в программе соответствуют документации устройства, и внесите изменения, если это необходимо.

Заключение
