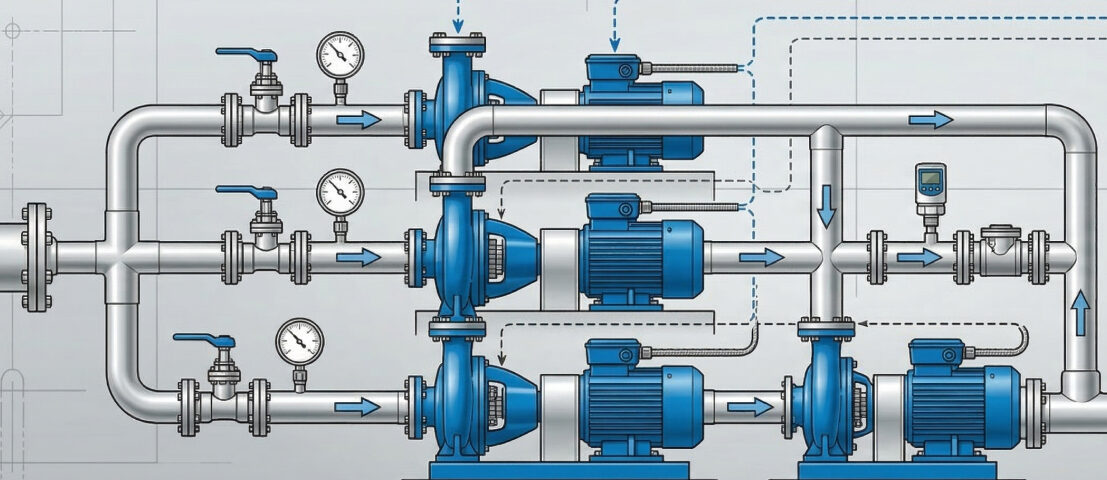

Каскадное управление 2–3 насосами по давлению

Каскадное управление 2–3 насосами по давлению в Казахстане – распространенный способ поддержания давления в пределах нормы в трубопроводных системах с переменным расходом воды. Работой насосов управляет автоматизированная система, которая обеспечивает регулировку потока воды в заданных пределах с высокой точностью.

Принцип работы

На насосной станции устанавливаются два-три мощных насоса, которые подключаются параллельно. Управление системой осуществляется с помощью преобразователей частоты (ПЧ), для получения обратной связи используются датчики давления.

Контроллер в реальном времени мониторит параметры давления в трубопроводе. Если оно падает ниже нормы, то система запускает основной насос и регулирует частоту вращения с помощью частотного преобразователя. При нехватке производительности запускается второй насос, а при необходимости – и третий. Как только давление стабилизируется, то лишние насосные агрегаты отключаются.

Преимущества каскадного управления насосами

Каскадное управление 2–3 насосами по давлению в Казахстане востребовано благодаря комплексу преимуществ:

• стабильность давления;
• энергоэффективность;
• минимизация риска гидроударов.

Экономия энергии достигается за счет того, что автоматическая регулировка частоты вращения снижает расход энергии, а дополнительные насосы включаются только при пике нагрузке. Гибкая регулировка под переменный расход продлевает срок службы оборудования и обеспечивает общую надежность системы водоснабжения.

Варианты реализации

Существует три варианта реализации системы каскадного управления насосами:

• один частотный преобразователь и контакторы;
• преобразователь частоты на каждый насос;
• преобразователь + программируемый логический контроллер.

Схема «один ПЧ + контакторы» - классика каскадного управления насосами. Преобразователь частоты управляет ведущим насосом, обеспечивая плавный разгон и замедление. При нехватке производительности частотник включает контакторы остальных насосных агрегатов на номинальную мощность. Такая схема дешевле в реализации и настройке, но дает меньшую точность.

Установка отдельного частотного преобразователя на каждый насос – самый дорогой вариант реализации. Он обеспечивает максимальную точность давления, полное отсутствие скачков и высокую отказоустойчивость. Один из ПЧ в этой схеме является ведущим, остальные частотники получают от него данные по цифровому протоколу.

Управление через ПЛК позволяет реализовать схему с переменным ведущим насосом. Контроллер в реальном времени опрашивает датчик давления и по заложенному алгоритму выдает команды на частотный преобразователь. Если производительности не хватает, то система переключает первый насос «напрямую» на сеть, а ПЧ подхватывает второй насос и начинает плавно его регулировать. Та же схема применяется для третьего насосного агрегата.

Компания «SAUFAR» осуществляет проектирование, монтаж и настройку каскадного управления насосами под ключ. Специалисты готовы реализовать любые алгоритмы включения и отключения требуемого числа насосных агрегатов.
